1. 진공관의 발명

A. 1883년: 에디슨 효과 발견

발명가이자 기업가인 토머스 에디슨은 백열전구를 개발하던 중,

필라멘트가 진공 상태에서 가열되면 근처 전극으로 전류가 흐르는 현상을 발견했습니다. 이를 에디슨 효과라고 부릅니다.

그는 필라멘트 근처에 금속판을 설치하고 외부로 연결된 선을 통해 전류가 흐르는 것을 확인했지만,

상업적 가치가 없다고 판단해 전구 생산에만 집중했습니다.

이 발견은 즉시 활용되지 않았으나, 진공관 기술의 기초가 되었으며, 전자 산업의 시작을 약 20년 지연시켰습니다.

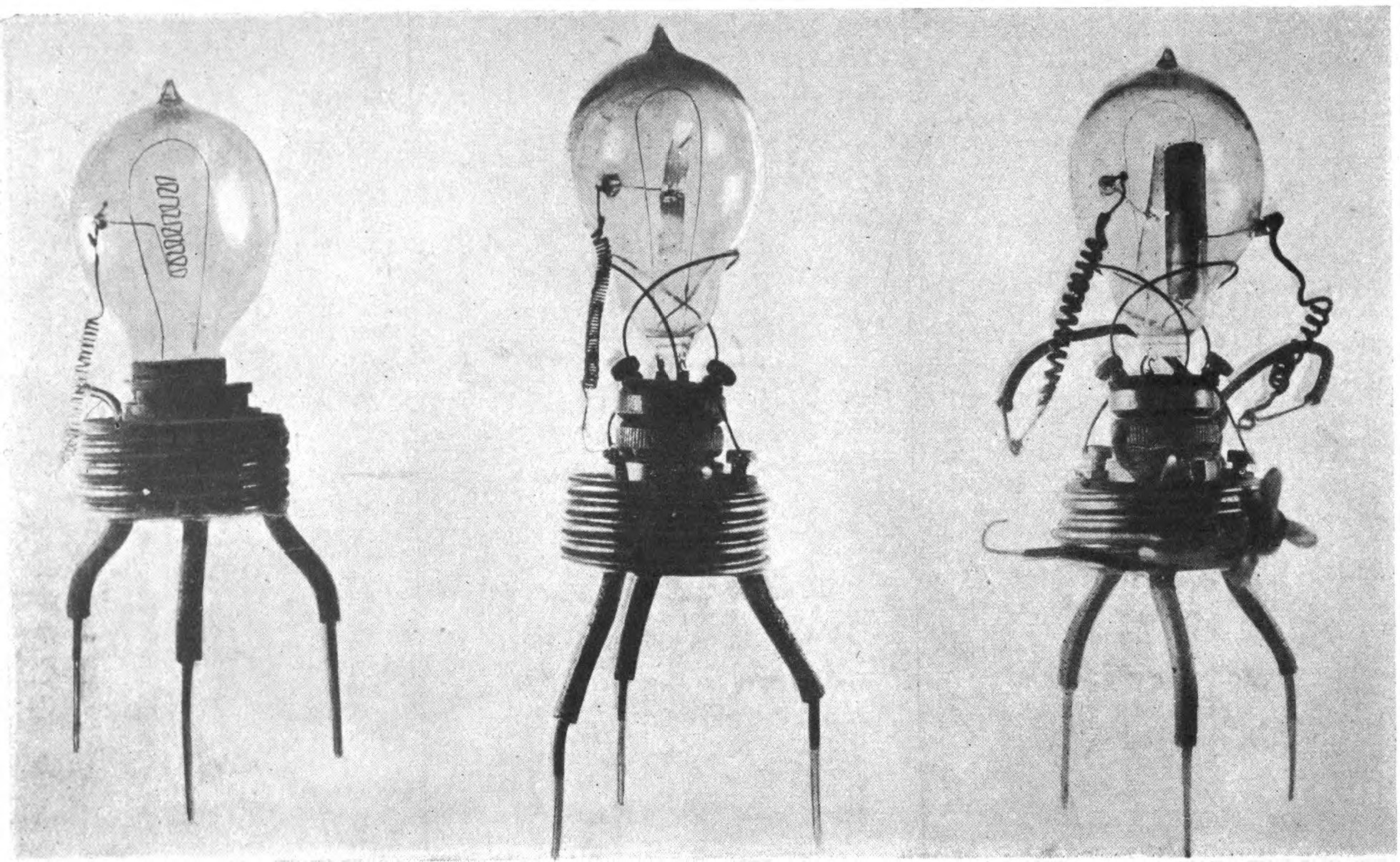

 B. 1904년: 존 플레밍의 다이오드

에디슨 효과의 첫 실용적 적용은 1904년 존 플레밍이 발명한 다이오드로 나타났습니다.

캐소드와 플레이트로 구성된 이 2극관은 전류를 한 방향으로만 흐르게 해

교류(AC)를 직류(DC)로 변환하는 데 유용했습니다.

오디오에서는 정류관으로 불리며, 일부 진공관 오디오 시스템에서 여전히 사용됩니다.

하지만 대용량 처리에는 적합하지 않아 고출력 앰프에는 반도체 정류기가 주로 사용되며,

잘못 설계하면 소리가 딱딱해질 수 있습니다.

C. 1907년: 리 디 포레스트의 트라이오드

1907년, 리 디 포레스트는 트라이오드를 발표하며 혁신을 이루었습니다.

캐소드와 플레이트 사이에 그리드를 추가해 전자의 흐름을 조절할 수 있게 했고, 이를 통해 증폭이 가능해졌습니다.

트라이오드는 최초의 전자 증폭 소자로, 오디오와 통신 기술에 혁명을 일으켰습니다.

D. 테트로드

테트로드는 트라이오드에 스크린 그리드를 추가해 그리드와 플레이트 간의 정전용량을 줄였습니다.

이로 인해 전자의 이동이 빨라져 효율이 높아졌지만,

플레이트에 충돌한 전자가 반사되며 발생하는 2차 전자 방출로 인해 오디오에는 적합하지 않았습니다.

대신, 높은 효율 덕분에 산업용으로 사용되었습니다.

E. 빔 테트로드

빔 테트로드는 테트로드의 2차 전자 문제를 해결하기 위해 억제 전극을 추가해 반사된 전자를 캐소드로 되돌렸습니다.

6V6, 6L6, 6550, KT-88 같은 빔 테트로드는 높은 효율과 출력을 제공해 오디오에 이상적입니다.

F. 펜토드

펜토드는 빔 테트로드의 억제 전극을 플레이트에 연결해 성능을 개선했습니다.

EL84, EL34 같은 펜토드는 출력과 음질의 균형으로 오디오에서 널리 사용됩니다.

G. 다극관의 특징

빔 테트로드와 펜토드는 스크린 그리드 덕분에 트라이오드보다 크기에 비해 높은 출력을 제공하며,

고출력 오디오에 적합합니다.

H. 직열관과 방열관

진공관은 캐소드를 가열해 전자를 방출하며, 가열 방식에 따라 두 가지로 나뉩니다:

- 직열관(DHT):캐소드 자체가 히터 역할을 합니다.

D-5000 DHT 앰프에 사용되는 직열관은 순수한 음질을 제공하지만, 특히 교류전원 사용 시 잡음이 발생할 수있습니다.

그럼에도 불구하고, 풍부하고 자연스러운 소리를 선호하는 오디오 애호가들에게 사랑받으며,

초기 명관 대부분이 직열관입니다.

- 방열관(IHT): 별도의 히터가 캐소드를 가열해 전원 잡음의 영향을 줄입니다.

간단한 회로 설계로 인해 대부분의 진공관이 이 방식을 채택하지만,

직열관의 고순도 음질에는 미치지 못할 수 있습니다.

이는 기술적 편리함이 반드시 음질 향상으로 이어지지 않는다는 점을 보여줍니다.

2. 진공관 오디오의 발전

A. 트라이오드 증폭기

트라이오드의 등장은 진공관 오디오 증폭기를 탄생시켰으며,

따뜻하고 자연스러운 음질로 여전히 많은 오디오 애호가들에게 사랑받고 있습니다.

B. 문화적 영향

진공관 오디오 시스템은 극장용 앰프, 영사기, 가정용 전축에 사용되며,

오늘날 스마트폰에 버금가는 영향력을 발휘했습니다.

C. 전시 생산

제2차 세계대전 중 통신과 방송의 중요성이 커지며 진공관은 대량 생산 체제로 전환되었습니다.

이로 인해 비교적 저렴한 가정용 전축이 등장했지만, 당시 기준으로는 자동차 가격에 맞먹는 고가였습니다.

D. 자동차 적용

모토로라는 진공관 자동차 라디오를 개발해 큰 성공을 거두었고,

이 제품명이 회사 이름으로 바뀌는 계기가 되었습니다.

3. 트랜지스터의 등장과 진공관의 명맥 유지

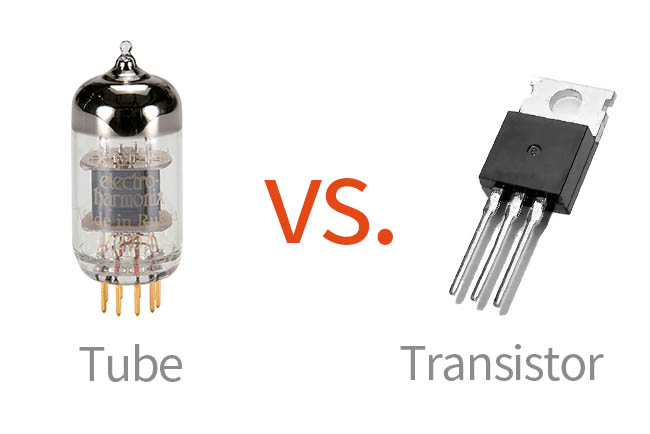

A. 트랜지스터 혁명

진공관은 크기, 발열, 전력 소모가 단점이었고,

이를 해결한 트랜지스터는 작고 효율적이며 확장이 쉬워 전자 산업을 빠르게 대체했습니다.

B. 살아남은 분야

트랜지스터의 지배에도 불구하고, 진공관은 일부 분야에서 명맥을 유지합니다:

- 오디오: 독특한 음질로 인해 여전히 사랑받습니다.

- 전자레인지: 마그네트론이라는 진공관이 전자파를 생성해 음식을 가열합니다.

이는 진공관 연구 중 초콜릿이 녹는 현상을 발견한 과학자에 의해 우연히 발명되었습니다.

- 방송: 고출력 전파 송신에 진공관이 효과적이지만, 점차 대체되고 있습니다.

- 레이저:캐소드 빔 레이저는 과거 CRT TV에 사용되었으며, 현재는 군사 및 산업용으로 제한적으로 사용됩니다.

C. 오디오의 지속적 매력

진공관 오디오는 하이엔드 시장에서 꾸준히 새로운 제품이 개발되며, 뛰어난 음질로 인해 지속적으로 사랑받고 있습니다.

4. 진공관 오디오의 장점과 단점

A. 음질적 장점

진공관은 증폭 과정에서 *2차 고조파 왜곡*을 생성해 입력 신호의 배수(2배, 4배 등)로 고조파를 추가합니다.

이는 기타나 바이올린 같은 악기의 자연스러운 울림과 유사해 소리를 풍부하고 생동감 있게 만듭니다.

이로 인해 평범한 녹음도 풍성하게 들리며, 때로는 라이브 공연을 능가하는 경험을 제공합니다.

고조파의 양과 품질은 진공관마다 달라, “명관”으로 불리는 제품은 부드럽고 자연스러운 소리를 제공합니다.

반면, 불협화음을 유발하는 3차 고조파는 품질 좋은 진공관 설계에서 최소화됩니다.

B. 단점

- 비용: 하이엔드 진공관 오디오는 고품질 진공관과 부품으로 인해 가격이 높습니다.

음질 손실을 막기 위해 고주파 특성이 우수한 부품이 필요합니다.

- 유지보수:진공관은 수명이 유한해 주기적 교체가 필요합니다.

군용이나 항공용 등급은 수명이 길지만 비용이 더 듭니다.

- 발열:캐소드를 가열해야 하므로 많은 열이 발생합니다.

더운 여름에도 히터를 켜야 하며, 과도한 냉각은 오작동을 유발할 수 있습니다.

- 대기 시간: 진공관은 캐소드 온도가 안정화되어야 최적의 음질을 제공하므로,

앰프를 켠 후 일정 시간이 지나야 제 소리를 냅니다. 이 변화는 점진적이어서 인내가 필요합니다.

기술 발전으로 이러한 단점은 점차 완화되고 있습니다.



5. 핵심 구성 요소와 선택 기준

A. 진공관

유명 브랜드, 특히 과거 명성을 얻은 진공관은 고조파 특성과 제작 품질로 인해 높은 가격에 거래됩니다.

음질은 개인 취향에 따라 달라지지만, 고조파와 완성도에 따라 차이가 큽니다.

B. 커플링 커패시터

진공관 플레이트에서 나오는 고전압 신호를 낮추기 위해 사용되며, DC를 제거하고 AC만 남깁니다.

고주파 필터로 작동하므로 품질에 따라 주파수 응답이 달라지며, 저품질 커패시터는 음질을 저하시킵니다.

C. 출력 커패시터/트랜스포머

저가형 앰프는 출력 커패시터로 DC를 제거하지만, 고급 모델은 음질이 우수한 출력 트랜스포머를 사용합니다.

“트랜스 프리앰프”로 불리는 이들은 트랜스포머 품질에 따라 음질이 크게 달라집니다.

D. 인터스테이지 트랜스포머

커플링 커패시터와 유사한 역할을 하며, 주파수 특성이 뛰어나지만 가격이 높아 드물게 사용됩니다.

E. 저항

저항은 회로 구성에 필수적이지만, 인덕턴스로 인해 고주파 왜곡을 유발할 수 있습니다.

고가의 인덕턴스 없는 저항은 오디오 전용으로 제작되며, 음질 순도에 큰 차이를 만듭니다.

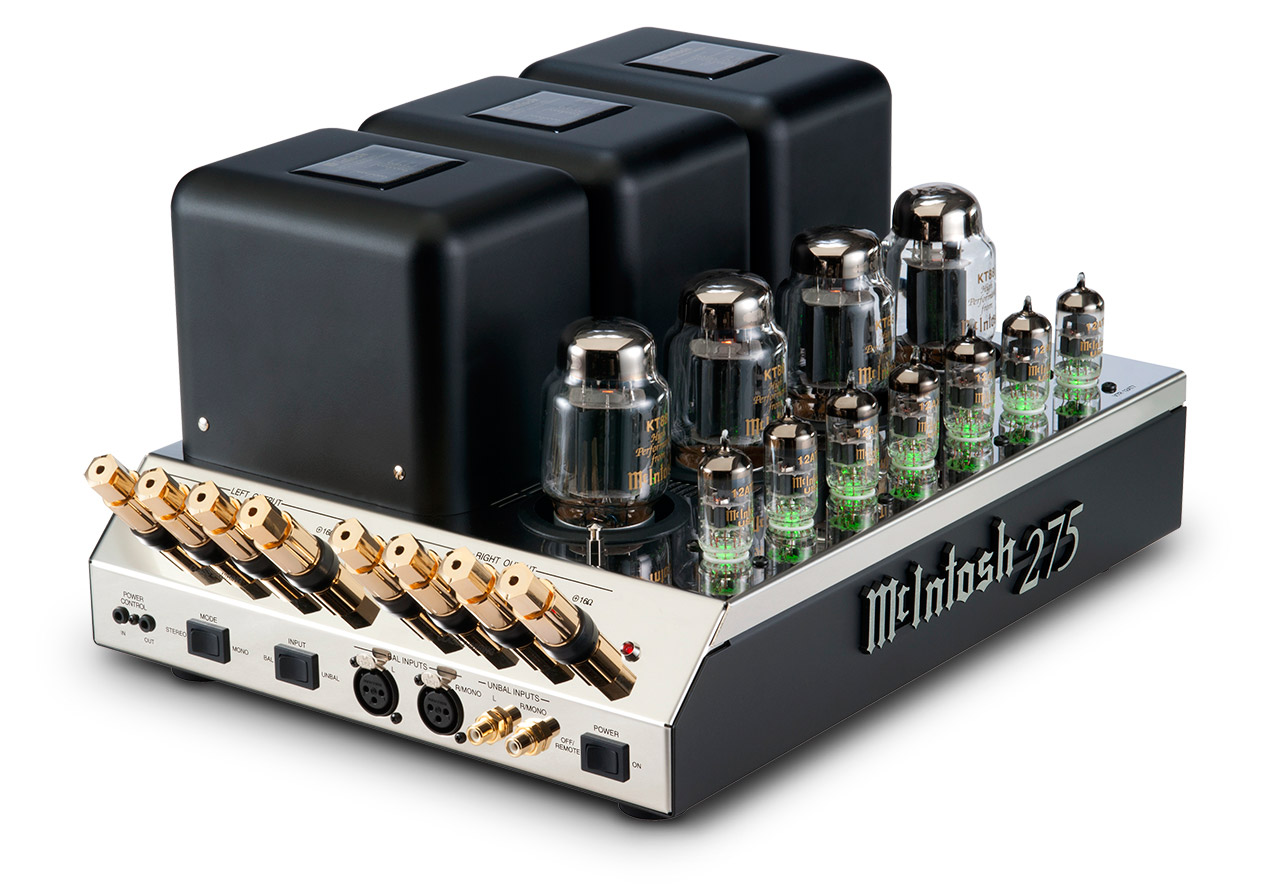

6. 하이엔드 오디오에서 진공관의 역할과 미래

하이엔드 진공관 오디오는 최신 IT 기술과 결합해 지속적으로 발전하고 있습니다:

- 스마트 앰프: 진공관 수명을 연장하거나 교체 시기를 알려주고,

성능 변화에도 일정한 음질을 유지하는 기술이 적용됩니다.

- 하이브리드 설계: 트랜지스터와 결합해 편의성과 음질을 모두 잡으려는 시도가 늘고 있습니다.

- 신규 진공관: 대용량 출력을 위한 오디오 전용 진공관이 개발되고 있습니다.

진공관의 독특한 고조파 음질은 하이엔드 오디오에서 그 가치를 유지하며, 기술 발전과 함께 앞으로도 사랑받을 것입니다.
